Рабочая среда
Сообщите состав и температуру среды, наличие примесей и особенности процесса.
Вакуумные насосы · Серия ВВН

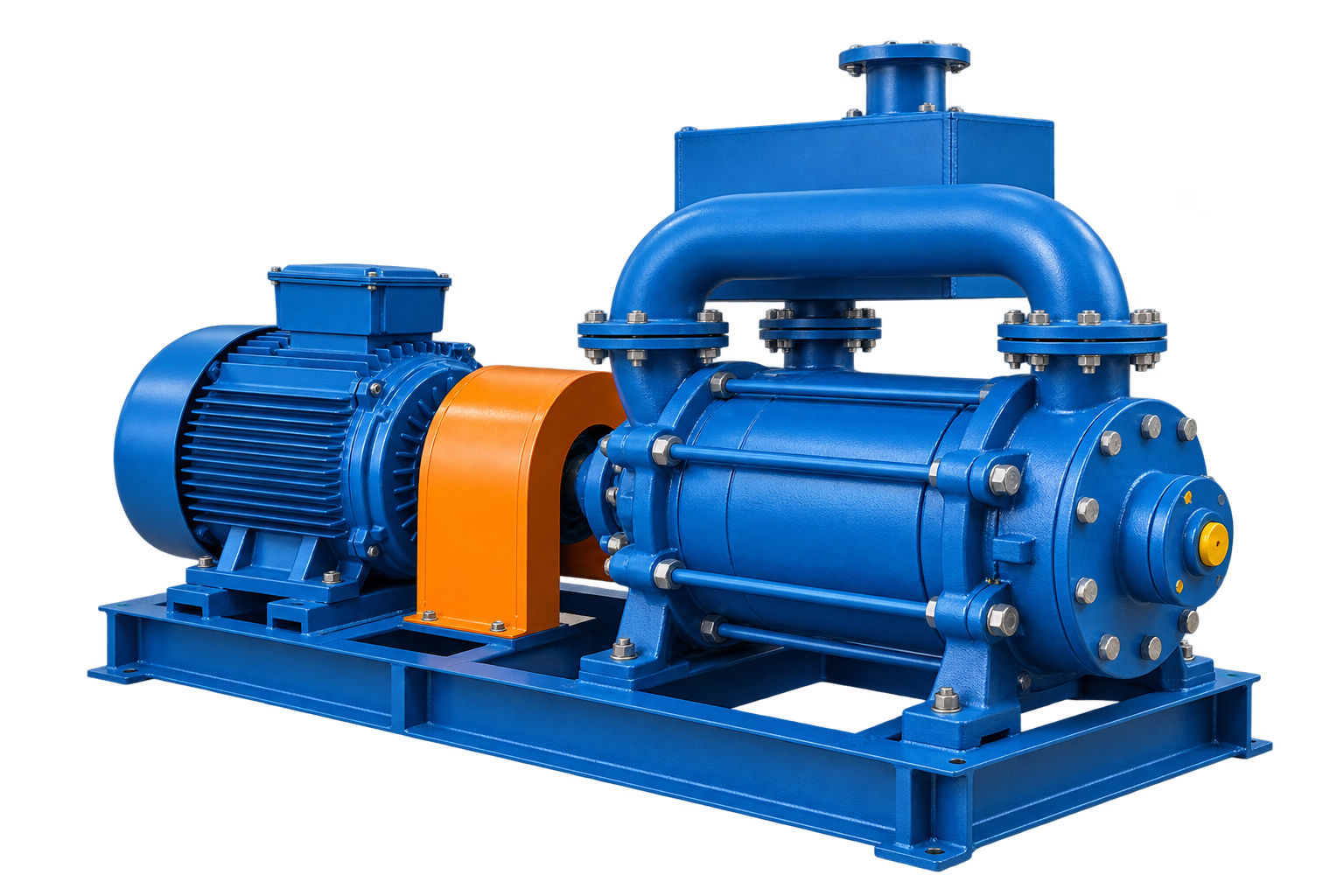

ВВН1-25
Водокольцевой
вакуумный насос
Вакуум для вашего технологического процесса. Подберём исполнение, согласуем комплектацию и подготовим расчёт.
Серия ВВН Водокольцевые насосы
Подбор исполненияДокументацияЗаводской сервис
- Производительность
- 25 м³/минпри давлении на входе 0,04 МПа
- Мощность двигателя
- 55 кВтне более
- Частота вращения
- 750 об/минсинхронная
Технические данные
Технические
характеристики
Справочные характеристики ВВН1-25. Параметры поставляемого агрегата подтвердим при подборе исполнения.
Запросить характеристикиДля поставляемого агрегата уточним массу, габариты и расход воды по паспорту выбранного исполнения.
| Параметр | Значение |
|---|---|
| Производительность | 25 м³/мин1 500 м³/ч при давлении на входе 0,04 МПа |
| Номинальное давление всасывания | 0,04 МПа40 кПа, абсолютное |
| Мощность электродвигателя | 55 кВтНе более |
| Синхронная частота вращения | 750 об/мин |
| Расход воды | 45 л/мин2,7 м³/ч |
| Масса | До 2 100 кг |
| Габариты, Д × Ш × В | 2 726 × 811 × 1 406 мм |
| Охлаждение | Водяное |
Производительность указана при температуре воды на входе +15 °C и газа +20 °C. При повышении температуры производительность снижается.
ВВН1-25 на производстве
Фотографии
с производства
Здесь будут реальные фотографии насоса в цехе: сборка, детали и готовый агрегат. Пока снимки готовятся, в галерее размещены заглушки.
Насос в цехе
Общий вид ВВН1-25 на производстве.
Сборка агрегата
Насос, электродвигатель и рама в процессе сборки.
Детали и узлы
Крупные планы корпуса и элементов агрегата.
Подготовка к отгрузке
Готовый агрегат перед отправкой заказчику.
Подбор исполнения
Что нужно для
подбора насоса
Подготовьте исходные данные — они помогут инженеру подобрать ВВН1-25 для вашей установки.
Требуемый вакуум
Укажите рабочее давление и производительность, необходимые вашей установке.
Условия эксплуатации
Опишите режим работы, доступные подключения и требования к размещению насоса.
Детали поставки
Всё для согласования
и поставки
Согласуем состав поставки и подготовим информацию для вашего проекта.
Состав поставки
Согласуем состав агрегата и оснащение под условия вашей установки.
- Насос, электродвигатель и рама
- Требования к подключению
- Дополнительное оснащение
Документация
Получите данные по ВВН1-25 для технического согласования и подготовки проекта.
- Паспорт оборудования
- Габаритный чертёж
- Технические характеристики
Связь с заводом
Подберём ВВН1-25
под вашу задачу
Пришлите рабочую среду, требуемый вакуум и производительность. Инженер уточнит исполнение и подготовит расчёт.
Позвонить инженеру+7 918 520-99-98Написать инженеруzavod@vkmo.su
Откроется почтовое приложение с темой «Подбор насоса ВВН1-25» и перечнем параметров.
